隨著國外先進開關設備大量進入我國電力市場，促進了國內開關設備和元件設計及制作水平的快速發展。中壓開關設備的研發已達到了較高的水平。目前國內開關柜生產廠家較多，其產品大多處于額定電流≤3150A、開斷電流≤40kA水平。

近年來，特別是一些大型企業電網的改造，對大電流、高開斷能力的開關設備的需求越來越多，但額定電流≥4000A、開斷電流50~63kA的大電流開關設備制造廠家卻寥寥無幾。成套君發現正泰一直致力研究提高電流等級的方法，2003年獨立研發的KYN28A-12(Z)/T5000-50開關設備，通過了型式試驗，并在國內外項目中投產使用，安全運行至今。

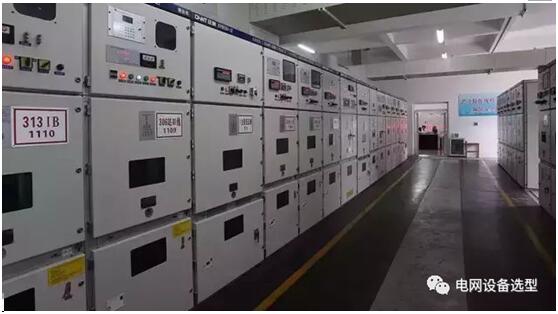

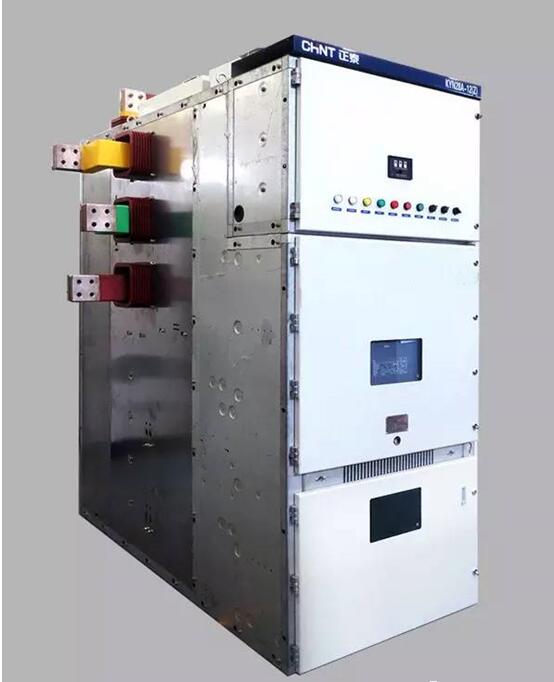

2015年9月，正泰電氣通過以往的運行經驗和信息反饋，對結構、散熱、銅排、觸頭等全新設計，推出了新一代5000A大電流開關設備，并按照2014年國網新采購標準，通過了檢測中心各項型式試驗。

柜體創新設計：

·

全新結構設計：全組裝結構，檢修方便、互換性好。合理設計手車室、母線室、電纜室的布置大小及柜內元件的安裝位置，增加柜體中散熱通道的設計，充分考慮大電流對開關柜設備的影響。

·

·

新型材料使用：采用非導磁材料解決渦流發熱問題。當電流通過可導磁的導體時，由于交變磁場的作用，會產生渦流和磁滯損耗，引起發熱，所以柜體母線通過新型材料的使用，避免了柜體發熱的問題。

·

·

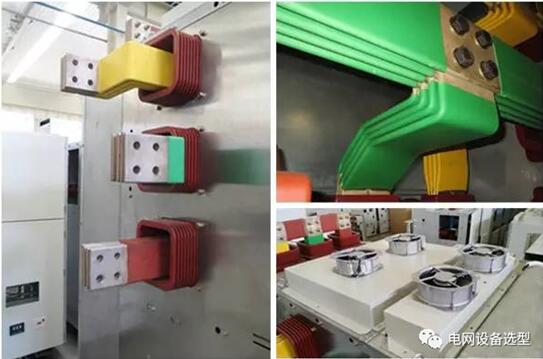

科學布置母線：采用三相母線豎直布置，母線立放。當母線立放時，母線所承受的力效應最好。同時，母線立放時載流量比平放時要高，因?yàn)榱⒎艜r(shí)散熱性能比平放時要好。

·

·

減少電動力：根據額定峰值耐受電流，充分考慮電動力對柜體的影響，科學合理的設計、選擇了銅母線絕緣子的固定跨距、絕緣子的抗彎強度、以及斷路器手車動靜觸頭間的壓力。

·

·

工藝提高：為減小母線連接處的接觸電阻，母線連接處鍍銀，連接螺栓采用8.8級高強度螺栓，提高其緊固力和抗剪切應力。

柜體散熱解決方案：

·

斷路器增加散熱片的數量，加大散熱面積。

·

·

創新設計靜觸頭，加大觸頭盒內的散熱，并獲得專利《一種大電流移開式開關設備的散熱裝置》，專利號：CN201120382565.2。

·

·

綜合考慮溫度對動觸頭彈簧壓力的影響，重新計算設計動觸頭的觸指壓力，保證動靜觸頭接觸電阻的變化范圍，避免觸頭溫度突變。

·

·

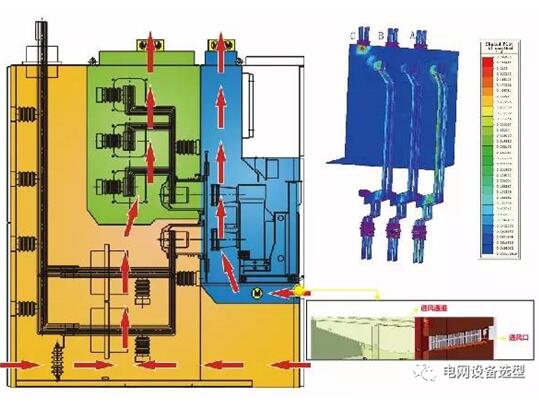

手車室、母線室、電纜室設計專用排風通道，將柜內的熱氣體與外部環境空氣交換，從而達到一個對流散熱的理想狀態。

·

·

強制風冷，加裝散熱風機。柜體通風孔的設計充分考慮位置布置，使外部空氣——軸流風機——柜內導體——柜頂風扇之間形成一個流暢的線路散熱。

·

·

配用智能化溫度在線監測裝置，實時監測柜內溫度變化。
