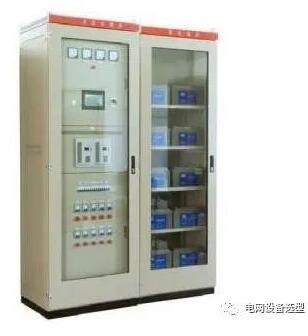

直流屏是直流電源操作系統的簡稱。通用名為智能免維護直流電源屏，簡稱直流屏，通用型號為GZDW，而直流屏就是用來供應這種直流電源的。發電廠和變電站中的電力操作電源現今采用的都是直流電源，它為控制負荷和動力負荷以及直流事故照明負荷等提供電源，是當代電力系統控制、保護的基礎。直流屏由交配電單元、充電模塊單元、降壓硅鏈單元、直流饋電單元、配電監控單元、監控模塊單元及絕緣監測單元組成。主要應用于電力系統中小型發電廠、水電站、各類變電站，和其他使用直流設備的用戶（如石化、礦山、鐵路等），適用于開關分合閘及二次回路中的儀器、儀表、繼電保護和故障照明等場合。

　　直流屏是一種全新的數字化控制、保護、管理、測量的新型直流系統。監控主機部分高度集成化，采用單板結構（All in one），內含絕緣監察、電池巡檢、接地選線、電池活化、硅鏈穩壓、微機中央信號等功能。主機配置大液晶觸摸屏，各種運行狀態和參數均以漢字顯示，整體設計方便簡潔，人機界面友好，符合用戶使用習慣。直流屏系統為遠程檢測和控制提供了強大的功能，并具有遙控、遙調、遙測、遙信功能和遠程通訊接口。通過遠程通訊接口可在遠方獲得直流電源系統的運行參數，還可通過該接口設定和修改運行狀態及定值，滿足電力自動化和電力系統無人值守變電站的要求；配有標準RS232/485串行接口和以太網接口，可方便納入電站自動化系統。

直流屏的主要特點

　　1、高可靠性

　　采用開關電源的模塊化設計，N+1熱備份。

　　充電模塊可以帶電熱插拔，平均維護時間大幅度減少。

　　動力母線和控制母線可以由充電模塊單獨直接供電，可以通過降壓裝置熱備份。

　　硬件低差自主均流技術，模塊間輸出電流最大不平衡度優于5%。

　　可靠的防雷和電氣絕緣措施，選配的絕緣監測裝置能夠?qū)崟r監測系統絕緣情況，確保系統和人身安全。

　　系統設計采用IEC（國際電工委員會），UL等國際標準，可靠性與安全性有充分保證。

　　2、高智能化

　　監控模塊采用大屏幕液晶漢字顯示，聲光告警。

　　可通過監控模塊進行系統各個部分的參數設置。模塊具有平滑調節輸出電壓和電流的功能，具備電池充電溫度補償功能。

　　具有多個擴展通訊口，可以接入多種外部智能設備（如電池測試儀、絕緣監測裝置等）。

　　現代電力電子與計算機網絡技術相結合，提供對電源系統的“遙測、遙控、遙信、遙調”的支持，實現無人值守。

　　蓄電池自支管理及保護，實時自動檢測蓄電池的端電壓、充電放電電流，并對蓄電池的均浮充電進行智能能控制，設有電池過欠壓和充電過流聲光告警。

直流屏的工作條件

　　1）工作電源：AC320V~420V，試機電源：AC320V~420V 50Hz±10%

　　2）工作環境溫度 ：0℃ ~ 45℃

　　3）空氣相對濕度：≤ 85RH

　　4）運行場所：無強烈振動和沖動、無嚴重塵埃、無腐蝕性氣體、無導電性和爆炸性介質、通風良好。

　　5）適用范圍：DC110V系統，DC220V系統均能滿足使用。

　　直流屏工作原理

　　簡單的說，直流屏工作原理就是把交流電變成直流電，為電氣二次設備保護和操作機構以及指示燈提供供電電源。

　?。?）正常情況下，由充電單元對蓄電池進行充電的同時并向經常性負載（微機保護裝置、控制設備等）提供直流電源；

　?。?）當控制負荷或動力負荷需較大的沖擊電流（如斷路器的分、合閘）時，由充電單元和蓄電池共同提供直流電源；

　?。?）當變電所交流中斷時，由蓄電池組單獨提供直流電源。

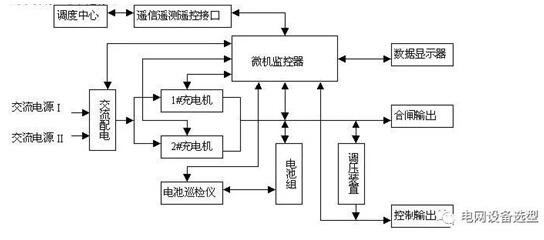

　　直流屏的工作原理圖

不同的直流屏的工作原理有所差異。但主體就是將交流電能轉換為直流電能的整流器。若有需要則將整流輸出和電池并聯實現不間斷供電。再進一步對輸出的直流增加穩壓、調壓措施。

直流屏作用

　　直流系統是應用于水力、火力發電廠，各類變電站和其它使用直流屏設備的用戶，為給信號設備、保護、自動裝置、事故照明、應急電源及斷路器分、合閘操作提供直流電源的電源設備。直流系統是一個獨立的電源，它不受發電機、廠用電及系統運行方式的影響，并在外部交流電中斷的情況下，保證由后備電源—蓄電池繼續提供直流電源的重要設備。直流屏的可靠性、安全性直接影響到電力系統供電的可靠性和安全性。

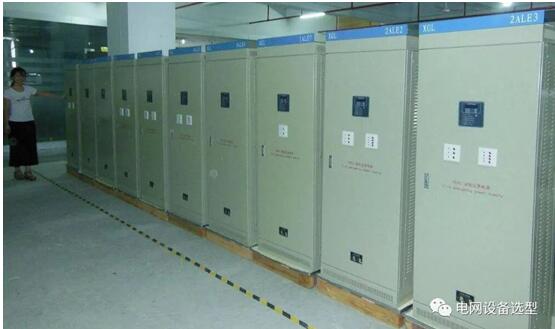

直流屏的應用

　　直流屏廣泛應用于水力、火力發電廠，各類變電站和其它使用直流設備的用戶（如石化、礦山、鐵路等），為信號設備、保護、自動裝置、事故照明及斷路器分、合閘操作提供直流電源，并在外部交流電中斷的情況下，保證由后備電源—蓄電池繼續提供直流電源的重要設備。
