什么是無功功率,為什么要無功補償?補償多少合適呢?這下清楚了

2020-07-30

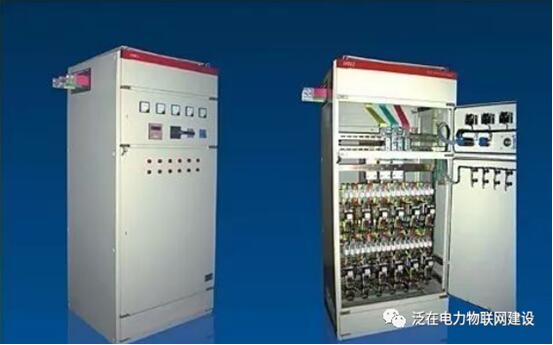

我們經常在配電房里可以看到低壓電容柜或者補償柜,或者高壓電容器,相信朋友們都不陌生。

電容柜裝在高壓柜側的,叫做高壓集中補償;裝在低壓側的,叫做低壓就地補償,基本以低壓就地補償?shù)臑槎鄶?shù)。

那它們到底起什么作用呢?原理又是什么呢?請接著看下去。

1)從電容柜的模擬圖說起

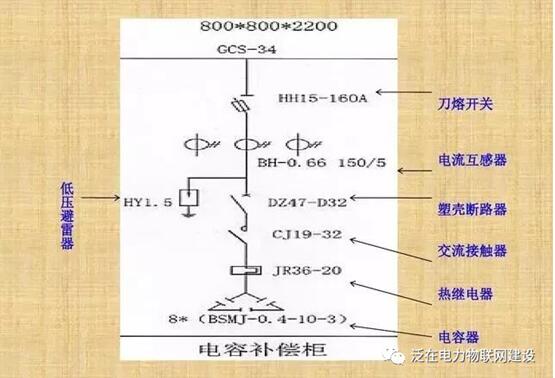

(低壓電容柜模擬圖)
上面是一張普通的低壓電容柜模擬圖。從圖中我們可以看到低壓電容柜是并聯在低壓母線上的。圖中的低壓電容柜有8組補償電容。低壓電容柜的內部元器件有:刀開關、電流互感器、斷路器、交流接觸器、熱繼電器、補償電容、低壓避雷器等。高壓電容器也差不多,不過內部元器件全部換成相應高壓等級的了,整體看上去比低壓電容柜要大許多。現在很多電容柜內部是沒有熱繼電器的,在熱繼電器的地方取而代之的是一個小型電抗器,起抑制線路電流突變和諧波的作用,從而保護末端的補償電容。圖中補償電容的型號是“BSMJ-0.4-10-3”,其中數字10就是單個補償電容能夠提供額定容量為10kvar的無功,8 組全部投入的話這個低壓電容柜就總共可以提供80kvar的無功。



這是常見的一個低壓補償電容。

(常見的低壓電容)

2)什么是無功功率,為什么要無功補償

無功功率,就是只進行了電能形式的轉換,而不是被消耗掉的功率。我們都知道,電氣設備有阻性、容性、感性三種性質。阻性,很好理解,電阻形式的,電流通過阻性的元器件就是被消耗掉了的,例如電吹風機通過電阻絲把吹出來的空氣加熱,從而電能就轉變成了熱能。容性和感性就不一樣了。容性,比如電容器,只是將電能儲存起來了,在需要的時候還是可以釋放出來的;感性也是,比如電抗器,是將電能轉換成了磁場保存起來了,也是可以釋放出來的。所以,從某種意義上來說,它們是不做功的,所以稱之為無功功率。不過,無功功率并非無用功,它實際上是工業的基礎。沒有無功,只有阻性元器件產生的有功功率的話,根本無法建立起如今的工業繁榮。最常見的,電動機需要建立和維持旋轉磁場,使轉子轉動,從而帶動機械運動,電動機的轉子磁場就是靠從電源取得無功功率建立的。變壓器也同樣需要無功功率,才能使變壓器的一次線圈產生磁場,在二次線圈感應出電壓。因此,沒有無功功率,電動機就不會轉動,變壓器也不能變壓,交流接觸器不會吸合。



所以,在正常情況下,用電設備不但要消耗有功功率,同時還需要從電源中取得無功功率。

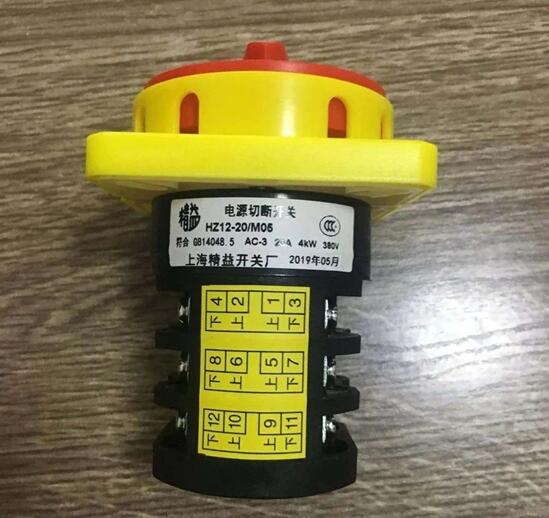

1)如果用電設備沒有足夠的無功功率來建立正常的電磁場,這些用電設備就不能維持在額定情況下工作,用電設備的端電壓就要下降,從而影響用電設備的正常運行。2)如果用電設備沒有足夠的無功功率,向電網中索要無功功率,就會增加電網的損耗,加大線路的電壓降,從而影響整個電網的正常運行。所以,基本上配電房里都會有電容補償柜,用作就地補償;而且供電公司一般要求電容補償?shù)墓β室蛩剡_(dá)到0.9以上。當然,供電公司也不允許過多的無功輸送到電網中,因?yàn)檫@樣會導致線路的電壓升高。所以,電容補償柜一般都有個投切開關,投到自動檔位,就可以根據實際情況投入所需要的電容數量了。

3)電容補償多少合適呢

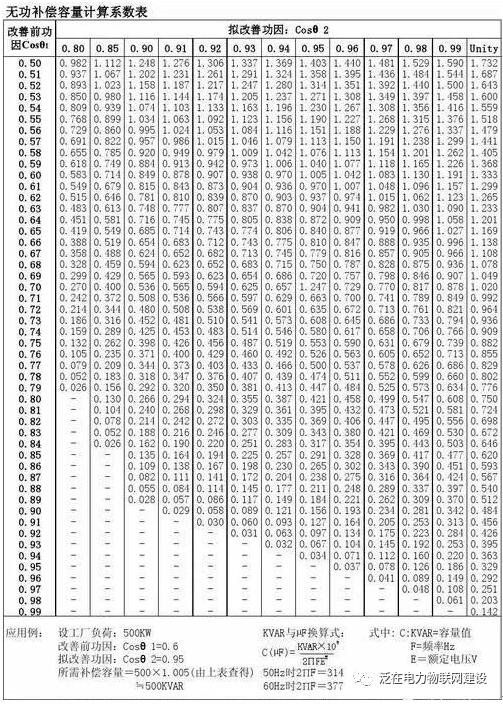

以一臺500kVA的變壓器為例,一般來說,配電變壓器的無功補償容量約為變壓器容量的20%40%,一般設計人員以30%來估算,即選取150Kvar為最大補償容量,也就是安裝容量。下面就是針對一臺500kVA的變壓器的無功補償方案:1)無功補償容量:150kvar 3×40kvar(20kvar 20kvar)  1×30kvar(20kvar 10kvar)2)智能電容器數量:3臺 SWL-8MZS/450-20.20 1臺 SWL-8MZS/450-20.10如果有電動機、變頻器等設備,無功補償?shù)乃惴ㄅc變壓器的算法又有些不一樣了。也可以通過補償前后的功率因素對比來計算所需的無功補償容量,比如:1)某工廠的有功功率為600KW,無功功率為800Kvar,視在功率就是1000KVA,相應的功率因素就是600/1000=0.6。2)查詢無功補償容量計算系數表,根據補償前后找到相應的系數F。如補償前為0.6,補償后想達到0.95,可以查得系數F=1.0053)再通過計算公式:有功功率*系數F,就等于所需要補償?shù)臒o功總量了。600*1.005=605kvar。4)根據實際情況,可以適當放大一些余量,以防后續增添設備后無功不足。
